直连式角行程电动执行器分类及选型

 2020-06-19 23:01:57  sunmedia  4096

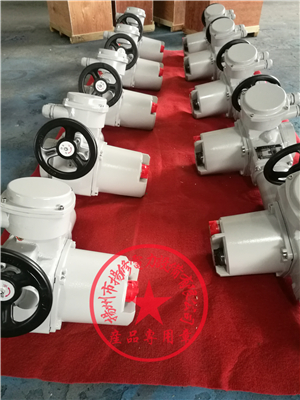

dq/jw(b)系列整体型部分回转/角行程电动执行机构适用于开启、关闭或调节蝶阀、球阀和挡板等做90°角行程阀门。

本系列电动执行机构可远距离控制，也可现场操作。广泛用于电力、冶金、石油、化工、食品、纺织、造纸、制药、水厂和污水处理等行业。

本产品的性能符合jb/t85281997《普通型阀门电动装置技术条件》的规定；隔爆型的性能符合gb3836.12000《易爆性气体环境用电气设备第1部分：通用要求》，gb3836.22000《易爆性气体环境用电气设备第2部分：隔爆型“d”》及jb/t85291997《隔爆型阀门电动装置技术条件》的规定。

电源：常规，三相380v（50hz）

特殊，三相660v、440v、415v（50hz、60hz）；

单相220v、110v（50hz、60hz）

环境温度：20~ 60℃ （特殊订货40~ 80℃）。

相对湿度：≤95%（25℃时）。

3.工作环境和主要技术参数

户外型：用于无易燃、易爆和无腐蚀性介质的场所；

隔爆型防爆等级： exdiibt4 适用于环境为iia、iib级t1t4组的易爆性气体混合物。

防护等级：ip65（特殊订货ip67、ip68）

工作制式：调节型为s5，负载持续率为10%，工作次数为630c/h;开关型为s2，10min.

开关型和调节型电气部分结构

1开关型：控制系统与电动装置集合于一体称为一体化开关型电动装置，其电气部分主要由开关型模块、旋钮组件、开度表（或数显指示器）、接触器等组成，见图4。电气元件安装在一块可翻转的板上，以便对力矩控制机构、行程控制机构、开度指示机构进行调整。旋钮装置上有两个旋钮，其中一个为状态旋钮（右边），另一个为操作旋钮（左边），依靠在电气罩壳上，突出箭头指示操作方式，操作旋钮顺时针旋至箭头处为开阀，逆时针为关阀；

2调节型：在开关型基础上引入调节系统即形成调节型电动装置，其电气部分由调节模块、旋钮组件、开度表（或数显指示器）、接触器等组成。可接收和输出4~20ma标准信号。

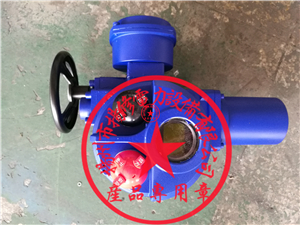

q型一体式

基座号	型号（djw）	输出转矩（n·m）	阀杆直径（mm）	手动速比	输出转速（r/min）
					0.5	1	1.5	2	3	4
					电机功率（kw）
q1	qtz10	100	22	88	0.03	0.06	0.09	0.09	0.18	0.18
	qtz20	200	28		0.06	0.09	0.12	0.12	0.25	0.25
	qtz30	300	28		0.06	0.12	0.18	0.18	0.37	0.37
	qtz40	400	42		0.12	0.18	0.25	0.25	0.55	0.55
q2	qtz60	600	42	74	0.18	0.18	0.25	0.25	0.55	0.55
	qtz90	900	50		0.18	0.25	0.37	0.37	0.75	0.75
	qtz120	1200	50		0.18	0.37	0.55	0.55	1.1	1.1
q3	qtz200	2000	60	67	0.37	0.55	0.75	1.1
	qtz250	2500			0.55	0.55	0.75	1.1
	qtz300	3000			0.55	0.75	1.1
	qtz400	4000			0.55	0.75
	qtz500	5000			0.75	1.1

q型一体式

dq型叠加式

型号

输出转矩(n.m)

输出转速

(r/min)

最大阀杆直径(mm)

配用z型电装型号

电机功率(kw)

额定电流(a)

手动速比

dqtz50

500

0.5

z1024

0.25

1.3

dqtz100

1000

0.5

z1024

0.25

1.3

dqtz200

2000

0.5

z1524

0.37

1.6

dqtz300

3000

0.5

z2024

0.55

2.4

dqtz400

4000

0.5

z2024

0.55

2.4

dqtz500

5000

0.5

z3024

0.75

3.0

dqtz600

6000

0.5

z3024

0.75

3.0

dqtz800

8000

0.44

z4524

1.1

3.4

dqtz1000

10000

0.44

z4524

1.1

3.4

dqtz1200

12000

0.44

z6024

1.5

6.5

dqtz1600

16000

0.4

z9024

2.2

7.2

dqtz2000

20000

0.4

z12024

dqtz3200

32000

0.2

100

z18018

1700

dqtz4000

40000

0.2

100

z18018

1700

dqtz6300

63000

0.2

120

z25018

5.5

1700

dqtz8000

80000

0.2

120

z35018

7.5

1700

注：粗线框内为常规供货
