　　1、集中供热系统的介绍

　　中国目前秦岭淮河以北的城镇在冬天均实行集中供暖，以度过寒冷的冬天。供暖面积约占领土面积的2/3。创建一始，大部城镇采用区域型小锅炉房，这种情况使锅炉房小而分散，利用率不高，热效率大多低于60%，造成许多北方城市一到冬天雾霾天非常多，给居民生活造成很大的困扰。

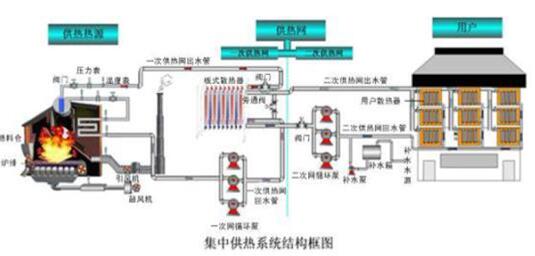

　　随着我国经济的发展，做为城市基础设施的热力网供热系统发展很快，系统图见以下。这种供热系统是取缔多个小型锅炉房，将供热热源集中一处，或采用热电联产，这种情况不仅有利于节约能源、集中调配热力，也利于治理环境。目前全国建有集中供热设施的城市已超过40%，而且还有逐年增加的趋势。

　　一次网是指从热供应站出来的热水所走的总的管道网络，通常是只到热交换站，不直接对用户供暖。热水网设计最高温度已经达到150℃左右，压力达到2.5mpa;

　　二次网是指地方热交换站与一次网换热后，直接与热用户连接的热水管道。热水网最高温度达到90℃左右，压力达到1.6mpa

　　一次网循环水泵在供暖系统中所占比例，无论是容量还是设备数量都是很大的，运行中的问题也比较多，一次网的特点造成对热网循环泵的要求非常特殊，因此，正确选择、合理使用和管理，确保正常供暖和提高经济效益是十分重要的。

　　2 一次网循环泵结构特点

　　2.1水泵结构为中心支撑，这种结构可以减少因热胀冷缩引起变形造成的轴对中改变，使水泵运行更加平衡。

　　2.2泵壳材质为高强度铸钢。

　　2.3机封冷却方式建议为plan23，见右侧图示。

　　2.4水泵轴承采用稀油润滑。

　　3 一次网循环泵选择的原则

　　所选的循环泵应满足系统中所需的最大流量和扬程，同时要使循环水泵的最佳工况点，尽可能接近系统实际的工作点，且能长期在高效区运行，以提高循环水泵长期运行的经济性。

　　3.1力求选择结构简单、体积小、重量轻、效率相对比较高的循环水泵。

　　3.2力求运行时安全可靠、平稳、振动小、噪音低、抗气蚀性能好。

　　3.3选择适用于流量变化大而扬程变化不大的水泵，即gh特性曲线趋于平坦的水泵。

　　4一次网循环泵使用注意事项

　　4.1在开启水泵前，一定要先开启水泵机封及轴承的冷却系统。

　　4.2一次网的介质温度最高可以达到150℃左右，在水泵使用运行前一定要先对水泵进行预热，温度要求均匀上升，并且每隔10分钟盘车半圈，并开启入口阀门及排气阀，排出泵内的气体，预热到规定温度后再关闭排气阀。

　　4.3、水泵开始运行后，缓慢的打开出口阀门，达到水泵额定点后，注意观察水泵运行情况，要求振动及噪音均在标准之内。如出现不正常情况应及时停机检查处理。

　　4.4、水泵运行中，密切关注检测轴承运行温度，滑动轴承小于75℃，滚动轴承小于85℃，如轴承温度超过标准，需要立刻检查原因并分析处理。

　　4.5、关闭水泵出口阀门后，只有确认介质温度低于80℃以下时，才能关闭机封和轴承的冷却水系统。

　　4.6、因水泵运行过程中介质温度最高达到150℃左右，所以一定注意安全，不要用手直接碰触水泵及管道，以免烫伤。如需要进行水泵维护，一定要等介质温度降低后再进行。

　　作者：威乐(中国)水泵有限公司 李莹光 李平洲 张建文
